服務支持Service
To first-class products
Quality service to meet customer needs
國內市場部
0510-83205379
24小時服務
國際貿易部
0510-68795132 15106177808
傳 真：0510-83213469
E-mail：wuxi@chxyq.com
地 址：江蘇省無錫市濱湖區梁通路19號免費咨詢熱線:
400-0833-980
直讀光譜分析儀檢測各類鋼材中錳含量
發布時間：2021-11-29 10:17:04 點擊：5248
直讀光譜分析儀作為鋼材元素含量的重要檢測手段，對于各類鋼材中的關鍵元素檢測有著重要的作用，各類鋼材中錳元素含量多少直接影響其性能。
珠光體Mn鋼：可提高其強度和耐磨性，塑性亦不錯。所以它能細化珠光體組織。（對含碳量較高的鋼，Mn↑，塑性稍有降低。對低碳鋼則含Mn↑，而韌性↑。
奧氏體Mn鋼：有足夠高的塑性和很高的耐磨性。所以Mn能增加奧氏體的穩定性，擴大相區得奧氏體。降低淬火時的臨界冷卻速度。降低鋼的臨界點（A1和A3）同碳量碳素鋼低25~30°C，所以可提高鋼的淬透性，淬火時的變形也比較小，因此適于制大截面和復雜的零件。Mn=5%時，Mn降至0°C。
馬氏體Mn鋼：易使之發脆、淬裂。Mn易溶于鐵素體內，形成弱碳化物其穩定性不強。所以加熱過程中極易完全溶入奧氏休中，加之其臨界點又低，所以晶粒極易粗化、極易淬裂，為此應嚴格控制淬火加熱溫度和保溫時間，一般均以油淬或流動空氣中冷卻為宜，只有形狀簡單件才好用水淬。
調質鋼：將降低其塑性（回火脆性影響）。
滲碳鋼：Mn的存在能促進滲碳作用，所以能大大提高鋼的表面硬度與耐磨性，尤其可貴的是在滲碳時表面軟點較少，也不改變過分增碳的傾向。（滲碳后的錳鋼，在最后淬火前，應進行一次正火或退火處理，以消除因長時間滲碳造成的心部過熱）。

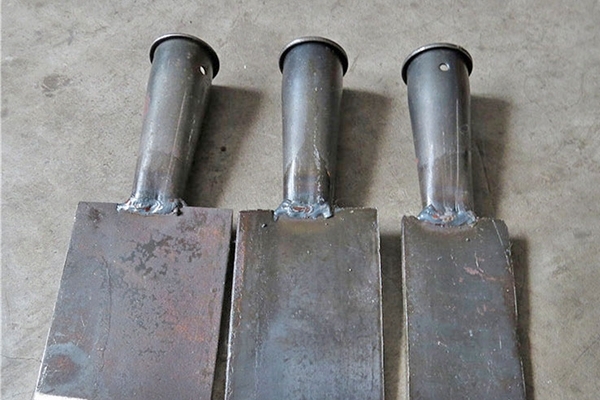

錳鋼鐵楸

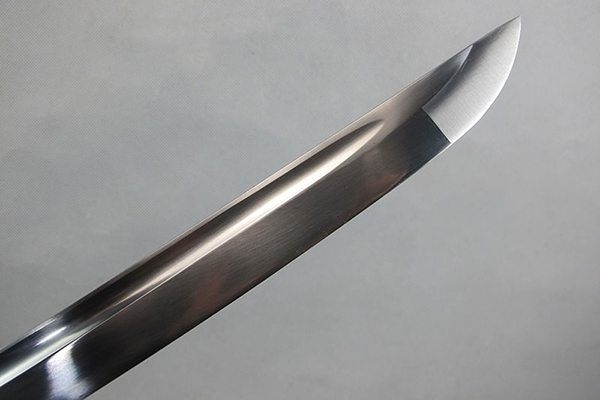

錳鋼刀具
結構鋼：將促使其回火脆性增強。
工具鋼：加入約1%Mn，可減少淬火時的體積變形，這對于精密工具和長形工具來說有重要的意義。（如CrMn、CrWMn鋼等）。
使用直讀光譜分析儀檢測各類鋼材中的錳元素，是很重要的。上一篇：直讀光譜儀的錳鋼檢測 下一篇：碳硫儀才是碳含量檢測的主力
