直讀光譜儀的平面光柵的路徑
發布時間：2020-03-17 11:35:46 點擊：6209
直讀光譜儀的光柵分光系統以光柵作為色散元件，利用光的衍射現象進行分光。光柵可分為平面光柵和凹面光柵，凹面光柵常用于光電直讀式光譜儀,創想光譜儀有凹面光柵和平面光柵，下面介紹平面光柵的光路。

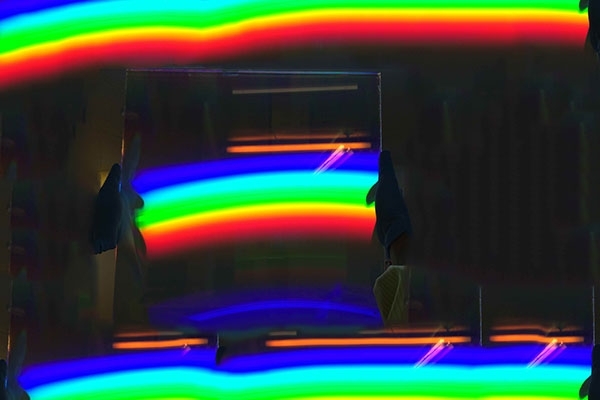

直讀光譜儀光柵
試樣被光源B激發后發射的光,經過三透鏡L由狹縫S經平面反射鏡P折向球面反射鏡M下方的準直鏡O ,經準直鏡O.反射以平行光東投射到光柵G.上，由光柵分光后的光束經球面反射鏡M上方的成像物鏡O2 ,最后按波長排列聚焦于感光板F上,旋轉光柵轉臺D改變光柵的人射角,便可改變所需的波段范圍和光譜級次,P2為二次衍射反射鏡，衍射(由光柵G)到它表面上的光線被反射回光柵，被光柵再分光-一次，然后到成像物鏡O,最后聚焦成像在- -次衍射光譜下面5 mm處。這樣經過兩次銜射的光譜，其色散率和分辨率比一-次衍射的大一倍。為了避免一次衍射光譜與二次衍射光譜相互干擾，在暗盒前設有光闌,可將一次衍射 光譜濾掉。在不用二次衍射時,可在儀器面板上轉動手輪使擋板將二次衍射反射鏡擋住。
