服務(wù)支持Service
To first-class products
Quality service to meet customer needs
國內(nèi)市場部
0510-83205379
24小時服務(wù)
國際貿(mào)易部
0510-68795132 15106177808
傳 真：0510-83213469
E-mail：wuxi@chxyq.com
地 址：江蘇省無錫市濱湖區(qū)梁通路19號免費咨詢熱線:
400-0833-980
小型樣品怎么使用直讀光譜儀檢測？
發(fā)布時間：2022-03-14 12:42:51 點擊：4843
直讀光譜儀對金屬樣品進行檢測，分析其具體各種元素的含量，但是對于樣品的基本要求在于，樣品與激發(fā)臺的接觸面應該要大于激發(fā)孔平面，但這樣的話，對于小尺寸的試樣不就不友好了嗎？來看下怎么解決。
夾具應用
開發(fā)各種夾具解決了線、棒試樣的分析問題。夾具可分為兩類，一類是豎直夾具，可分析直徑大于3mm的棒材，具體方法是用夾具夾住試樣并置于與電極相對位置（用定位器定位）進行激發(fā)測量。另一類是臥式夾具，可分析0.5~3mm的線材，具體方法是將線材用夾具平臥在激發(fā)孔上并與對電極垂直，同時用專用塑料罩放在試樣及夾具上部以免空氣進人激發(fā)臺。
不同的夾具使用不同的試樣處理方法，豎直夾具應磨平棒材頂端，平臥夾具應將線材表面用砂紙打磨處理，用這種方法選直徑相同的控樣控制，可以得到準確結(jié)果。
氮化硼片應用
氮化硼片法這是一項成熟技術(shù)，已應用多年，基本方法是用氮化硼作成一圓環(huán)，一般厚度為1mm，外徑與光電直讀光譜儀激發(fā)孔相同，內(nèi)徑為5mm或8mm，將氮化硼片放在激發(fā)孔上，由于有效的激發(fā)孔徑減小，有些小試樣可以進行測量。

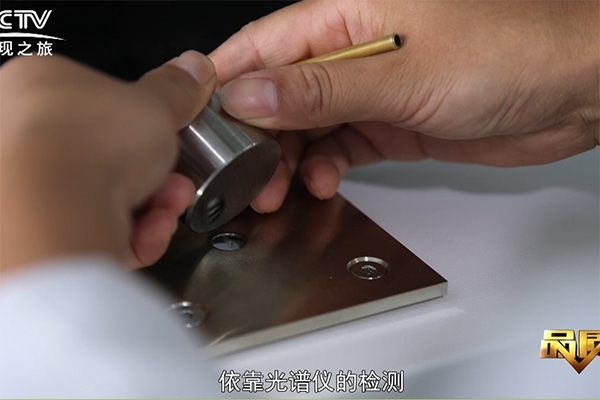

直讀光譜儀的檢測
鑲嵌
將小試樣用鑲嵌材料鑲嵌，將鑲嵌面制成一平面進行分析。
薄片
對于很薄的薄片（<1mm），可降低激光頻率，減小激發(fā)時間并同時用大塊金屬壓住薄片試樣以增加散熱能力進行測定。
直讀光譜儀的小試樣檢測方法可采用上述方法。
上一篇：氬氣純度對直讀光譜儀碳檢測的影響 下一篇：使用紅外碳硫儀中需要注意的問題
